Pojem 3D tisk dnes už neznamená jen jednu technologii. Pod touto hlavičkou se skrývá celý ekosystém výrobních procesů, z nichž každý má svá přísná specifika, výhody a omezení. Vybrat správnou technologii pro váš projekt je klíčové – špatná volba znamená buď zbytečně drahý díl, nebo součástku, která nevydrží provozní zátěž.

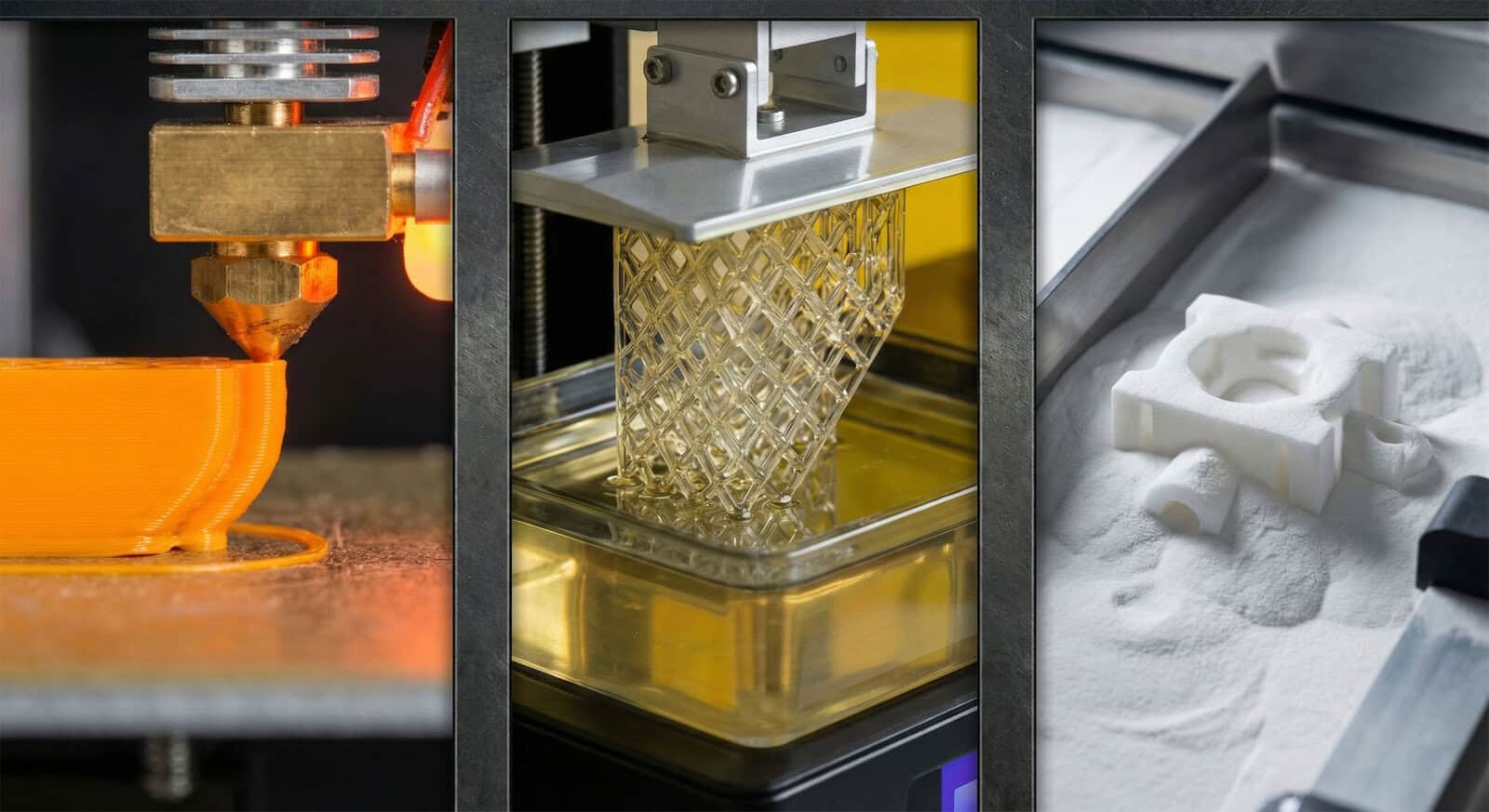

V tomto ultimátním průvodci aditivní výrobou rozebereme ty nejpoužívanější průmyslové technologie: FDM, SLA, SLS a MJF. Podíváme se na to, jak fungují, jaké materiály využívají a pro jaké aplikace jsou naprosto ideální.
Zatímco tradiční obrábění (CNC) materiál odebírá, aditivní výroba jej přidává. Způsob, jakým se materiál přidává a spojuje, definuje samotnou technologii. Průmyslový 3D tisk dělíme do tří hlavních rodin:
Technologie FDM je nejrozšířenější metodou 3D tisku na světě. Vynalezla ji společnost Stratasys v 80. letech. Je to absolutní dříč průmyslu, který nabízí nejlepší poměr ceny a výkonu pro funkční díly.
Termoplastický materiál ve formě struny (filamentu) je veden do tiskové hlavy, kde se zahřeje nad bod tání (často až 300 °C u inženýrských plastů). Polotekutý plast je vytlačován tryskou a nanášen vrstvu po vrstvě na tiskovou podložku. Jak materiál chladne, spojuje se s předchozí vrstvou.
| Výhody FDM tisku | Nevýhody a omezení |
|---|---|
| Široká škála reálných termoplastů (ABS, PC, Nylon). | Viditelné řádkování na povrchu (vrstvy). |
| Nízká cena za kus a velký tiskový objem. | Anizotropie (díl je slabší v ose Z). |
| Možnost tisku kompozitů (Karbon, Kevlar). | Nutnost tiskových podpěr (Supports) pro převisy. |
| Extrémně rychlé nasazení pro zakázkový 3D tisk. | Nižší rozlišení detailů oproti SLA. |
Pokud FDM reprezentuje "hrubou sílu", SLA je "chirurgický nástroj". Byla to vůbec první patentovaná technologie 3D tisku. Zatímco FDM plast taví, SLA vytvrzuje tekutinu světlem.
Vana je naplněna tekutou fotopolymerní pryskyřicí (Resinem). UV laser (nebo u technologie DLP projektor) "kreslí" tvar vrstvy do tekutiny. Kde se světlo dotkne pryskyřice, tam materiál ztvrdne. Tisková platforma se poté posune a proces se opakuje. Výsledkem je díl s dokonale hladkým povrchem.
| Výhody SLA tisku | Nevýhody a omezení |
|---|---|
| Extrémní přesnost: Detaily pod 0,1 mm, ostré hrany. | Křehkost některých standardních pryskyřic. |
| Izotropie: Díl je stejně pevný ve všech osách. | Citlivost na UV záření (pokud není díl lakován, může křehnout). |
| Dokonalý povrch: Výtisk vypadá jako ze vstřikolisu. | Složitější post-processing (mytí v alkoholu, vytvrzování). |
| Možnost transparentních (průhledných) materiálů. | Menší tiskové objemy oproti FDM. |
SLS je průmyslová technologie par excellence. Překonává geometrická omezení FDM i SLA, protože vůbec nepotřebuje podpůrné struktury (Supports). Je to král malosériové výroby.
Stroj nanese tenkou vrstvu jemného polymerního prášku (nejčastěji Polyamid / Nylon PA12) na tiskové lože. Výkonný CO2 nebo vláknový laser lokálně zahřeje prášek těsně pod bod tání a spéká částečky k sobě. Prášek, který není spečený, slouží jako přirozená podpora pro další vrstvy.
Protože díl "plave" v okolním prášku, můžete u SLS tisknout tvary, které jinak nejdou vyrobit. Typickým příkladem jsou sestavy, které se vytisknou již složené (např. pohyblivý řetěz, panty, nebo kuličkové ložisko v jednom kuse), aniž by se musely dodatečně montovat.
| Výhody SLS tisku | Nevýhody a omezení |
|---|---|
| Žádné podpěry: Neomezená geometrická svoboda. | Drsnější, "pískový" povrch (bez dodatečné úpravy). |
| Vynikající mechanické vlastnosti: Nylon je houževnatý a odolný. | Omezená paleta barev (většinou bílá/šedá, nutno dobarvit). |
| Produktivita: Díly lze "naskládat" do celého objemu komory (Nesting). | Delší doba chladnutí celého tiskového bloku (cake). |
MJF je evolucí práškového tisku. Vyvinula ji společnost Hewlett-Packard (HP) a funguje podobně jako SLS, ale bez laseru. Místo toho využívá technologii podobnou inkoustovým tiskárnám.
Stroj nanese vrstvu nylonového prášku. Místo laseru pak tisková hlava s tisíci tryskami nastříká na prášek spojovací agent (Fusing Agent) a na okraje dílu detailovací agent (Detailing Agent). Následně přejede přes vrstvu silná infračervená lampa, která prášek s agentem speče. Proces je díky tomu plošný a výrazně rychlejší než bodové kreslení laserem u SLS.
MJF nabízí podobné mechanické vlastnosti jako SLS (houževnatý Nylon PA12/PA11), ale má jemnější detaily na povrchu, vyšší hustotu dílu (méně pórů) a především je to nejrychlejší technologie pro sériovou výrobu plastů na trhu.
Abychom vám usnadnili rozhodování, připravili jsme shrnující tabulku pro inženýry a nákupčí. Jak uvidíte, díky moderním materiálům dnes jedna technologie dokáže pokrýt 90 % průmyslových potřeb.
| Kritérium | FDM (Termoplasty a Kompozity) | SLA (Pryskyřice) | SLS / MJF (Prášek) |
|---|---|---|---|
| Ideální použití | Sériová výroba, funkční díly, náhrady kovů, přípravky. | Vizuální modely, mikrodetaily, kopyta pro lití. | Složité tvary bez montáže (pohyblivé mechanismy). |
| Mechanická pevnost | Extrémní (s využitím PC nebo Carbon-Nylonu), směrová. | Nižší (křehčí), ale izotropní. | Vysoká (Nylon), houževnatá. |
| Cena za sérii (např. 500 ks) | Nejnižší 💰 (Díky tiskovým farmám a paralelnímu tisku) | Nejvyšší 💰💰💰 (Pomalý proces, drahý materiál) | Střední 💰💰 (Vyšší startovací náklady stroje) |
| Rychlost škálování | Okamžitá. Farmu 50 tiskáren zapneme naráz. | Omezená velikostí vany. | Omezená časem chladnutí bloku (až 24 hodin). |
| Kvalita povrchu | Viditelné vrstvy (lze chemicky vyhladit do lesku). | Dokonalá (hladký jako sklo). | Písková textura (porézní a matná). |
Dříve platilo, že FDM je jen na prototypy a pro sérii potřebujete SLS nebo lisování. Dnes je vše jinak. Koncept tiskových farem (Print Farms), které využíváme i my, mění pravidla hry.
Místo jednoho drahého stroje (jako u SLS), který tiskne 500 kusů týden, nasadíme na vaši zakázku desítky průmyslových FDM tiskáren současně. Sériová výroba tak probíhá paralelně. Pokud se jeden stroj zastaví, výroba pokračuje na ostatních. Získáte tak nepřekonatelnou rychlost dodání a nejnižší cenu za kus, navíc s možností využít extrémně pevné kompozitní materiály.
Pokud stále tápete, držte se těchto tří základních pravidel:
Nemusíte být odborníkem na aditivní výrobu, abyste z ní těžili. Nahrajte svůj 3D model (STEP/STL) do našeho systému a napište nám, k čemu bude díl sloužit (teplota, zatížení, prostředí). Naši technologové pro vás zdarma vyberou nejvhodnější technologii, materiál a spočítají úsporu při sériové výrobě.Získat bezplatnou konzultaci a kalkulaci
