Tradiční výroba forem (Tooling) je brzdou inovací. Hliníková forma stojí desítky tisíc, ocelová statisíce a na obě čekáte týdny. Co když ale potřebujete jen 50 kusů finálního výlisku z materiálu, který nejde vytisknout? Řešením je Rapid Tooling – přímý 3D tisk formy.

V tomto článku si ukážeme, jak pomocí aditivní výroby zkracujeme cyklus vývoje formy z týdnů na hodiny a šetříme až 90 % nákladů na nástroje.

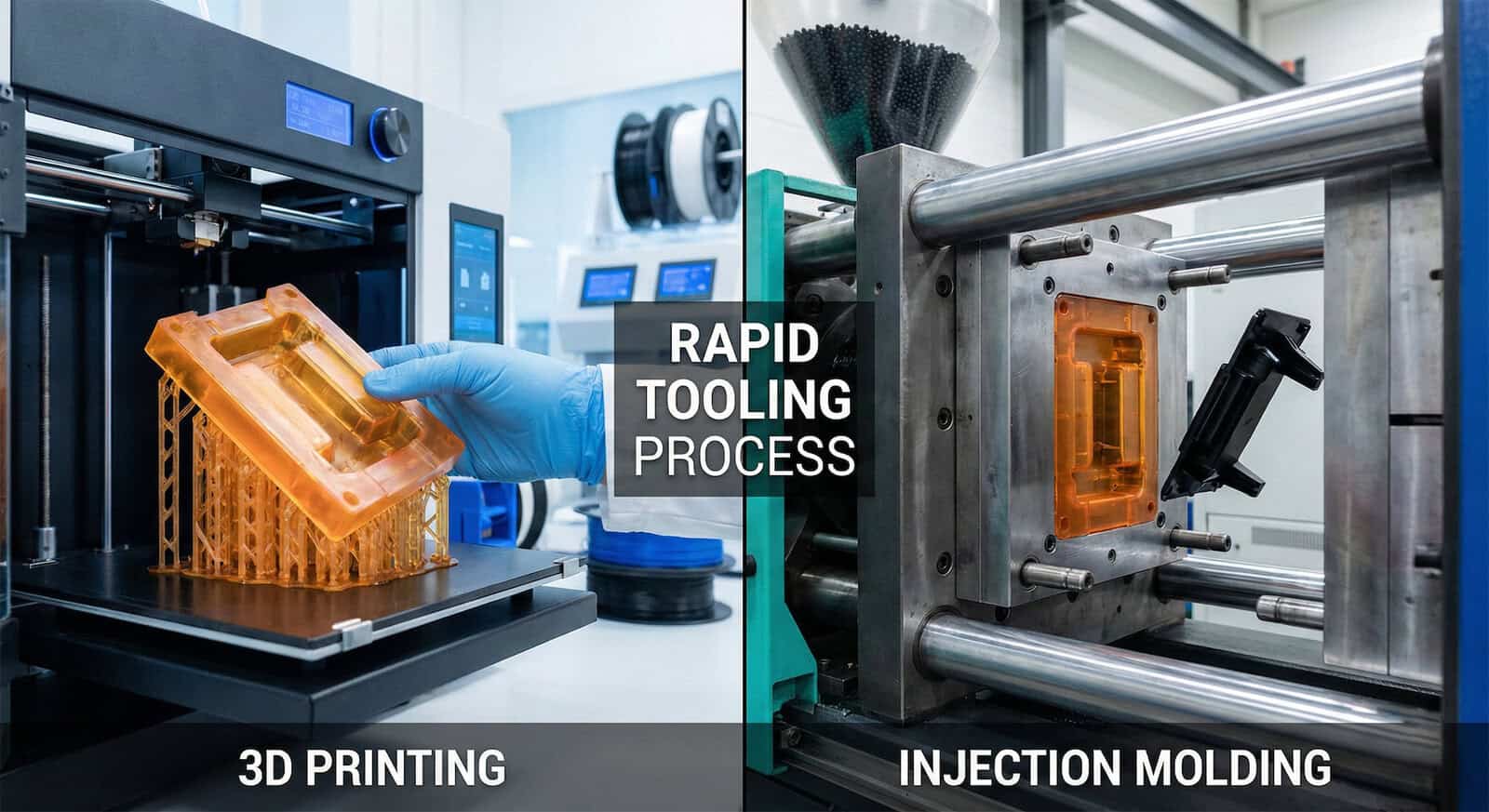

Rapid Tooling v praxi: 3D tištěná forma z pryskyřice a finální plastový výlisek.

Co je to Rapid Tooling?

Jde o proces, kdy nevyrábíme finální díl, ale nástroj (formu), který následně použijeme v konvenčním výrobním procesu. Je to "most" (Bridge Tooling) mezi prototypováním a sériovou výrobou.

Kde se tištěné formy používají?

Vstřikování plastů (Injection Molding): Tisk vložek do forem pro malé série výlisků.
Vakuové tváření (Thermoforming): Výroba kopyt pro tvarování blistrů, obalů a krytů.
Lisování plechu: Tištěné raznice pro ohýbání tenkých plechů (do tl. 1–2 mm).
Jádra pro laminaci: Rozpustné formy pro výrobu složitých karbonových trubek.

Srovnání: Tištěná vs. Konvenční forma

Kdy dává smysl formu vytisknout a kdy ji nechat vyfrézovat?

Parametr	3D Tištěná forma (Polymer)	Hliníková forma (CNC)	Ocelová forma
Cena nástroje	5 000 – 15 000 Kč	30 000 – 80 000 Kč	200 000+ Kč
Doba výroby	1 – 2 dny	2 – 4 týdny	8 – 12 týdnů
Životnost (Cykly)	50 – 200 ks	1 000 – 10 000 ks	1 000 000+ ks
Omezení	Horší odvod tepla (delší cyklus)	Měkký materiál	Vysoká cena

Technologie: Jak to děláme?

Pro výrobu forem používáme speciální materiály, které odolají tlaku a teplotě vstřikolisu (až 265 °C).

1. High-Temp Resin (SLA)

Pro vstřikovací formy s vysokým detailem. Materiál má keramické plnivo, které zajišťuje extrémní tvrdost a hladký povrch. Výlisky mají kvalitu srovnatelnou s ocelovou formou.

2. Průmyslové kompozity (FDM)

Pro velké formy na vakuové tváření nebo laminaci používáme Nylon-Carbon (PA-CF). Je dostatečně tuhý, aby se nezhroutil pod vakuem, a díky porézní struktuře (při specifickém nastavení tisku) může fungovat jako "prodyšná" forma, která nepotřebuje vrtat vakuové kanálky.

Případová studie: Krytka konektoru pro Automotive

Zadání: Klient potřeboval 50 ks krytek z materiálu Polypropylen (PP) pro crash-testy. 3D tisk z PP je obtížný a nemá vlastnosti vstřikovaného dílu (vrubová houževnatost).

Řešení:

Vytiskli jsme vložku do formy z materiálu s teplotní odolností 230 °C.
Vložku jsme osadili do univerzálního ocelového rámu (MUD base).
Na ručním lisu jsme vyrobili 60 kusů během jednoho odpoledne.

Výsledek: Klient dostal reálné výlisky za 3 dny. Cena formy byla 12 % oproti nejlevnější nabídce z nástrojárny.

Omezení: Na co si dát pozor

Tištěná forma není náhrada za ocel pro velké série. Plast je tepelný izolant. To znamená, že teplo z taveniny neodchází tak rychle jako do kovu.
Důsledek: Musíte prodloužit dobu chlazení (Cooling Time), aby se forma nepřehřála a nezdeformovala. Je to ideální pro malosériovou výrobu, kde nespěcháte na takt v sekundách.
