Náhrada hliníku 3D tiskem: Jak high-tech kompozity mění moderní strojírenství

Dlouhá desetiletí platilo ve strojírenství jednoduché pravidlo: Pokud potřebujete pevný díl, vyfrézujete ho z oceli nebo duralu (hliníku). Plasty byly vyhrazeny jen pro kryty a nepodstatné součástky. Dnešní profesionální 3D tisk a pokročilé kompozitní materiály toto pravidlo bourají. Zjistěte, jak můžete nahradit těžké kovové díly za lehké kompozity bez ztráty pevnosti.

Klíčem k této revoluci jsou inženýrské termoplasty obohacené o uhlíková (karbonová) vlákna. S využitím moderní aditivní výroby dokážeme z těchto materiálů vytvořit díly, které v mnoha aplikacích hliník nejen nahradí, ale dokonce svými specifickými vlastnostmi překonají.

Proč vlastně nahrazovat kov kompozitním plastem?

Důvodem není jen cena. Nahrazování kovů (Metal Replacement) je strategický krok, který řeší hned několik průmyslových problémů najednou.

1. Drastické snížení hmotnosti (Lightweighting)

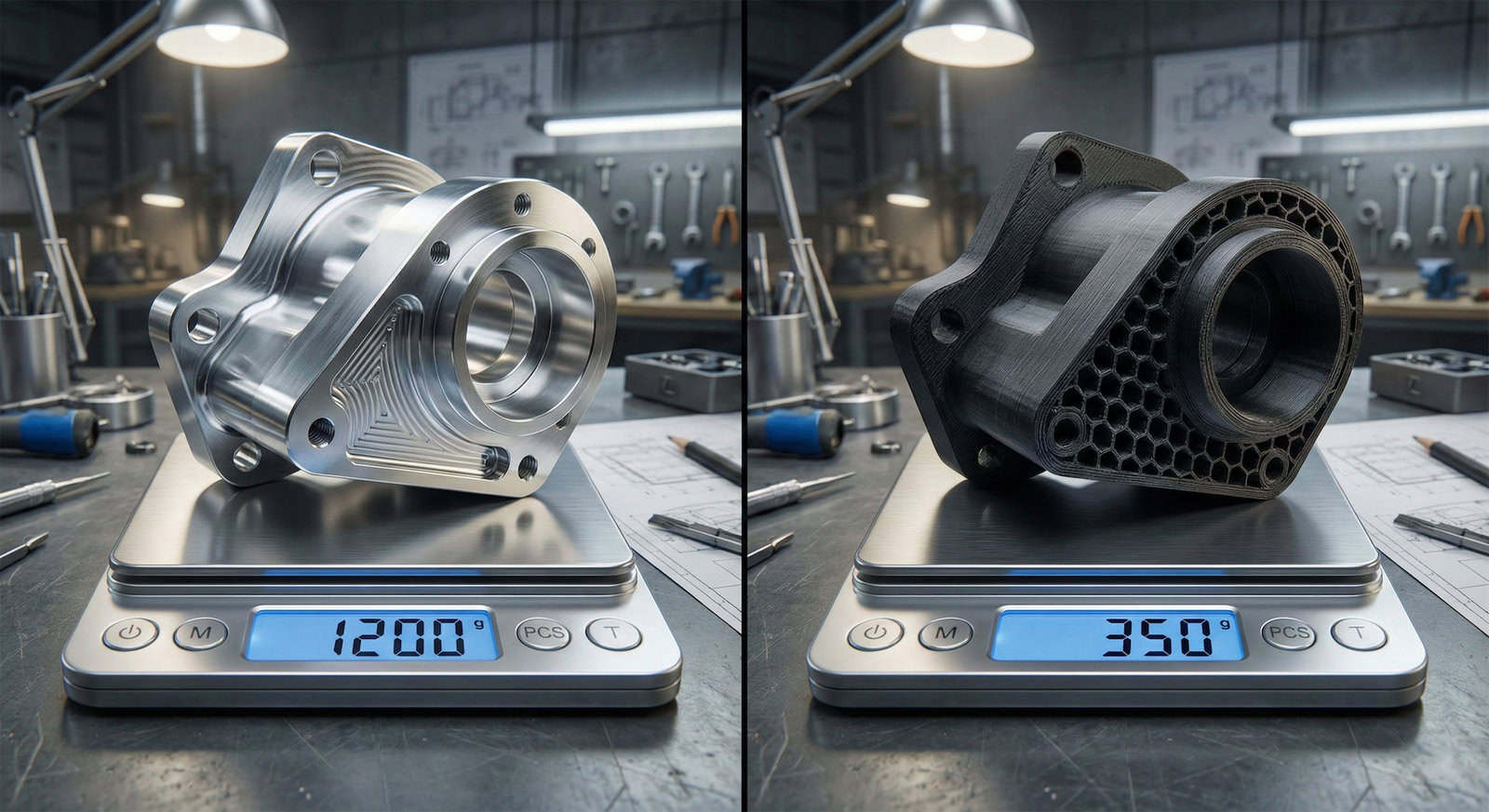

Hliník (např. běžná slitina EN AW 6061) má hustotu zhruba 2.7 g/cm³. Inženýrské kompozity mají hustotu od 1.18 g/cm³ do 1.29 g/cm³ . Při zachování stejného objemu je tištěný díl o více než 50 % lehčí. Navíc u 3D tisku nemusí být díl plný (využíváme vnitřní voštinové struktury), takže reálná úspora váhy činí běžně 70 až 80 %.

Kde to hraje roli? U koncových nástrojů pro robotická ramena (EOAT). Každý ušetřený gram na chapadle robota znamená, že robot může nést těžší náklad, pohybovat se rychleji a spotřebovávat méně energie.

2. Svoboda designu a rychlost

Fréza se nedostane všude. S 3D tiskem můžete materiál umístit přesně tam, kde působí síly, a vynechat ho tam, kde je zbytečný. Pokud dojde k poškození upínače na lince, nahrajeme CAD data do našich produkčních strojů a do 24 hodin máte na stole kompozitní náhradu, která udrží výrobu v chodu.

Hvězdy mezi materiály: Čím nahrazujeme kov?

Zapomeňte na běžné plasty. K dosažení strojírenských vlastností využíváme vysoce specializovaná průmyslová portfolia kompozitů. Každý z nich exceluje v jiné oblasti.

1. PA6-CF15 (Nylon 6 s uhlíkovým vláknem)

Základní stavební kámen pro mechanicky namáhané díly. Jde o tepelně stabilizovaný kompozit vyztužený 15 % uhlíkových vláken .

• Vlastnosti: Díky obsahu vláken má materiál výrazně snížené smrštění během tisku. Nabízí vynikající tuhost a chemickou odolnost. Modul pružnosti v tahu dosahuje 9000 MPa a pevnost v tahu 120 MPa . Teplotní odolnost (HDT 0.45 MPa) je 180 °C .
• Použití: Všestranné montážní přípravky a příruby.

2. PPA-CF (Vysokoteplotní Nylon)

Pokud klasický Nylon nestačí, nastupuje PPA. Jde o prémiový materiál, který si zachovává extrémní mechanické vlastnosti i ve velmi náročných podmínkách.

• Vlastnosti: Tento materiál nabízí úctyhodný modul pružnosti 11 800 MPa a pevnost v tahu 168 MPa . Je mimořádně spolehlivý v horkém nebo vlhkém prostředí a odolává široké škále organických rozpouštědel a olejů . Teplotní odolnost (HDT 0.45 MPa) je až 227 °C .
• Použití: Mechanické prototypy, vysoce zatěžované automobilové komponenty a funkční sériová výroba.

3. PPS-CF (Polyphenylensulfid s karbonem)

Skutečná těžká váha v chemické a tepelné odolnosti. Polyphenylene sulfide (PPS) je inženýrský speciál pro ty nejnáročnější aplikace.

• Vlastnosti: Vyniká mimořádnou odolností vůči korozi, rozpouštědlům, olejům a teplu . Navíc je přirozeně samozhášivý (nehořlavý / flame-retardant) . Nabízí pevnost v tahu 87 MPa a extrémní teplotní odolnost (HDT 0.45 MPa) dosahující až 264 °C .
• Použití: Díly v motorovém prostoru, chemickém průmyslu a součástky vyžadující specifikace nehořlavosti.

4. PET-CF (Polyethylentereftalát s karbonem)

Směs odolného PET a uhlíkových vláken. Zcela mění pohled na stabilitu plastových dílů.

• Vlastnosti: Jeho největší výhodou je extrémně nízká nasákavost vlhkosti (pouze 0.37 % v saturovaném stavu) v kombinaci s perfektní rozměrovou stabilitou (nízké smrštění a kroucení). Teplotní odolnost (HDT 0.45 MPa) činí vynikajících 205 °C .
• Použití: Ideální volba pro nosné struktury nebo výtisky, které musí dlouhodobě fungovat ve vysoce vlhkém prostředí bez změny rozměrů.

Srovnání: Hliník vs. Kompozitní materiály

Technické upozornění pro konstruktéry (Disclaimer):

Výše uvedené hodnoty mechanických a tepelných vlastností byly testovány na standardizovaných vzorcích a slouží primárně pro designovou referenci a porovnání materiálů . Skutečný výkon 3D tištěného modelu závisí na řadě dalších faktorů, jako jsou přesné podmínky tisku, geometrie a složitost modelu nebo orientace vrstev v prostoru .

Jak navrhovat díly z kompozitů (DfAM)?

Aby kompozitní díl skutečně fungoval jako kovový, dodržujeme v naší výrobě přísná pravidla:

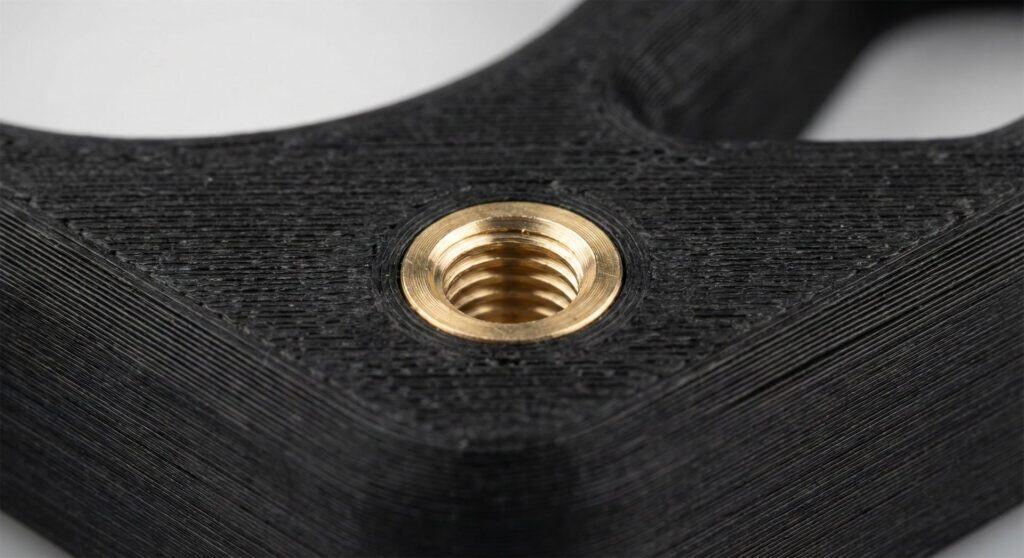

1. Kovové zálitsky: 3D tištěný plastový závit nikdy nevydrží opakované dotahování šroubu. Do našich kompozitních dílů běžně zalisováváme mosazné závitové vložky (Heat-set inserts), které zaručí pevnost kovového závitu.
2. Orientace tisku: Díl vykazuje odlišné vlastnosti v ose XY a v ose Z (tzv. anizotropie). Naši technologové vždy orientují tisk tak, aby největší tahové a ohybové síly působily v tom nejsilnějším směru kompozitních vláken.
3. Optimalizace tvaru: Slabá místa nahrazujeme zaoblením a tam, kde potřebujeme tuhost kovu, mírně přidáme na tloušťce stěny. Díky lehkému plastu to na celkové váze nepoznáte.
