Kvalita vstupních dat definuje kvalitu výstupu. Zatímco pro domácí hobby tisk stačí formát STL, pro přesnou aditivní výrobu preferujeme a doporučujeme formát STEP (.stp). Zde je technické vysvětlení proč.

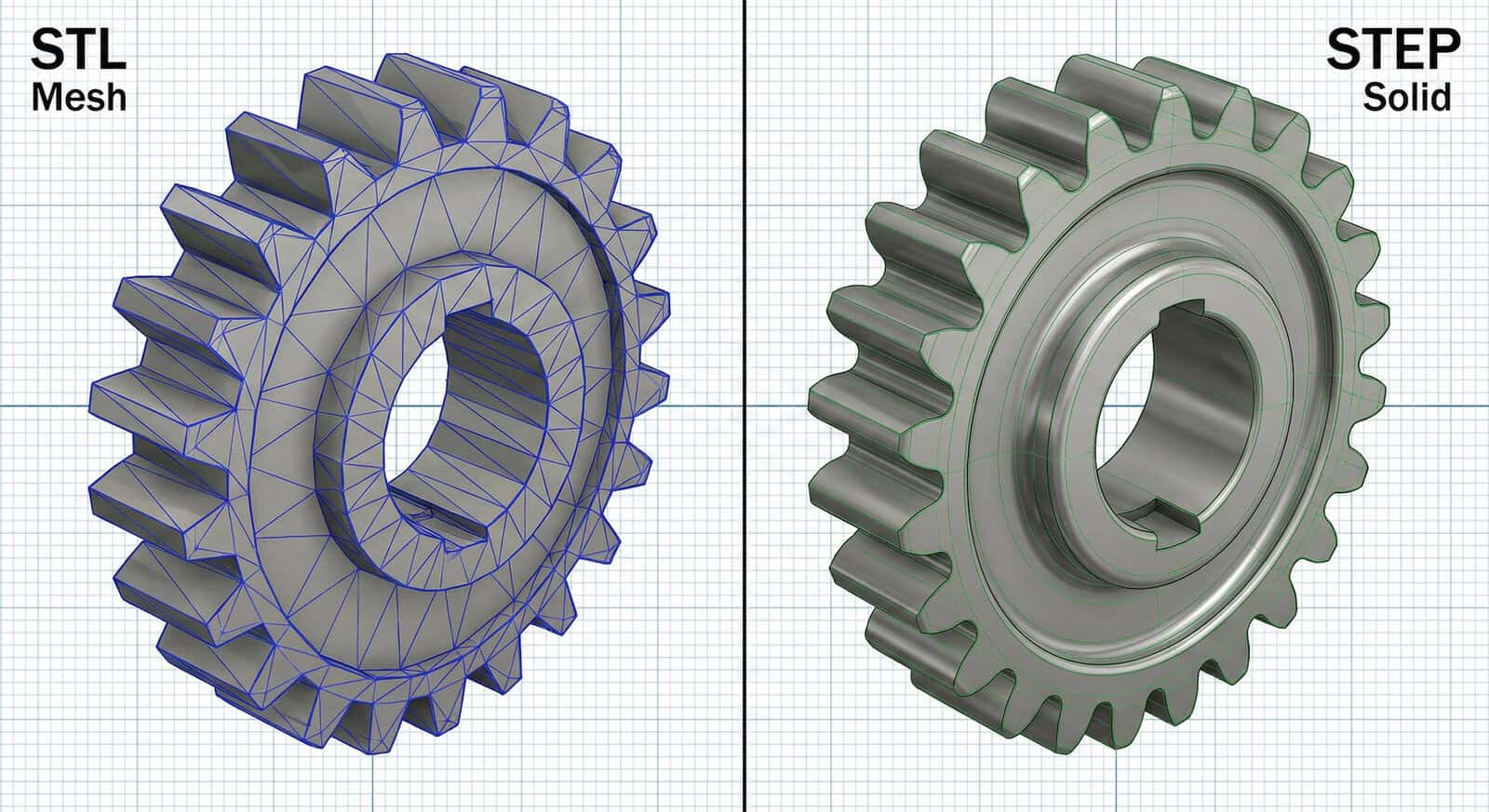

STL: Polygonální síť vs. Realita
Formát STL (Stereolithography) reprezentuje povrch modelu pomocí trojúhelníků (mesh). Nemá informaci o křivkách, pouze o jejich aproximaci.
Chyba rozlišení: Pokud vyexportujete válec v nízkém rozlišení STL, tiskárna ho vytiskne jako mnohoúhelník, ne jako kruh.
Nemožnost měření: V STL souboru nelze přesně změřit průměry otvorů nebo rozteče pro kontrolu tolerancí.
STEP: Standard pro profesionály (ISO 10303)
Formát STEP nese matematickou definici geometrie (NURBS). Pro naše stroje a slicery to znamená:
Dokonalé křivky: Slicer si sám určí maximální možné rozlišení podle trysky tiskárny. Oblouk je vždy oblouk.
Možnost úprav: Pokud potřebujeme pro zakázkový 3D tisk upravit průměr díry kvůli smrštění materiálu, u STEP souboru to je otázka vteřin. U STL je to téměř nemožné.
Validace sestav: STEP umožňuje exportovat celé sestavy (assembly), což nám pomáhá kontrolovat kolize dílů před spuštěním výroby.
Checklist před odesláním dat do výroby
Abyste předešli zdržení a zajistili maximální kvalitu, zkontrolujte:
Export: Uložte model jako STEP AP203 nebo AP214.
Měřítko: Exportujte vždy v milimetrech (1:1).
Stěny: Ujistěte se, že minimální tloušťka stěny odpovídá technologii (doporučujeme ideálně min. 1 mm pro FDM).
Máte data pouze v STL nebo potřebujete reverzní inženýrství? Dokážeme si poradit i s tím, ale pro zajištění konzistentní kvality v rámci výroby velkých sérií vždy doporučujeme zdrojová CAD data.
