FDM 3D tisk – extruzní technologie pro funkční díly

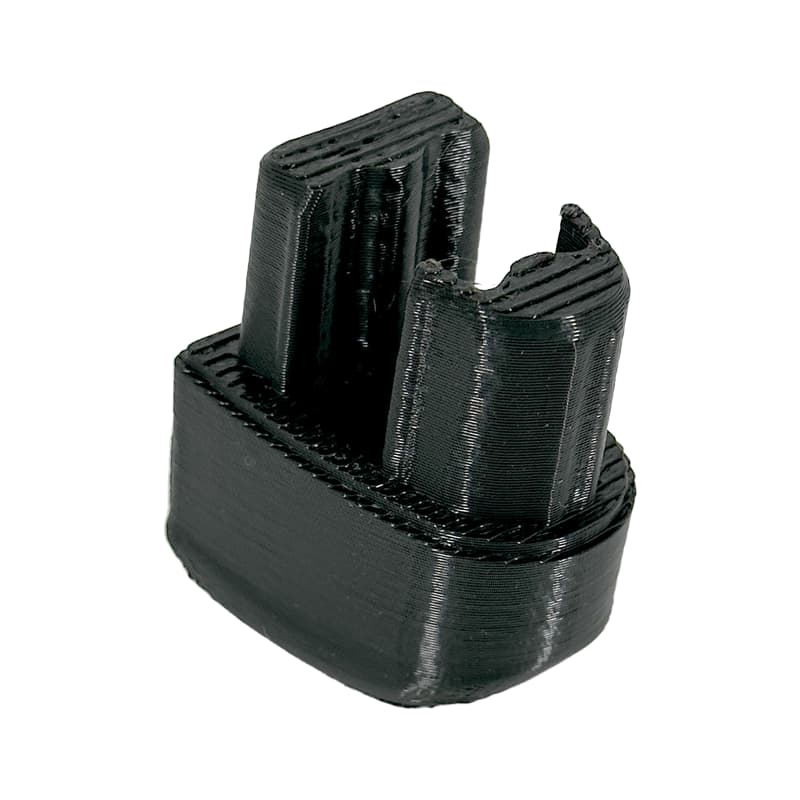

Synonymum je FFF (Fused Filament Fabrication). FDM (Fused Deposition Modeling) je extruzní technologie 3D tisku, při které tryska nanáší tavený termoplastový filament vrstvu po vrstvě (0,1–0,3 mm) na vyhřívanou podložku. Po vychladnutí vzniká funkční díl. FDM je naše primární technologie a pokrývá většinu zakázek z technických termoplastů jako PETG, ASA či PA6-CF.

Typická rozměrová tolerance FDM dílu je u nás ±0,2 mm, u větších rozměrů ±0,3 % jmenovitého rozměru (platí vyšší z obou hodnot), tedy asi ±0,9 mm na rozměru 300 mm; u tvarově náročných dílů z materiálů s vyšším smrštěním (PA, ASA) bývá odchylka vyšší. Plošně univerzální ±0,1 mm nezaručujeme – závisí na geometrii, materiálu a velikosti. Pro kritické rozměry volíme orientaci vrstev. Otvory se mohou vytisknout s mírným podměrem a jejich rozměry běžně neupravujeme; kritické lícované rozměry uveďte v poptávce, jejich úpravu v modelu uvedeme v nabídce jako placenou položku. Přesnost pod desetinu milimetru spolehlivěji dodá obrábění nebo dovrtání: díl vyrobíme podle modelu s přídavkem, který určíte vy nebo vaše obrobna, a dokončení zajistíte u sebe nebo v obrobně. Přísnější toleranci kritické kóty, až ±0,05 mm, na vyžádání sjednáme v nabídce.

Technologií FDM tiskneme ze 37 technických termoplastů. Nejžádanější je PETG (tah 51 MPa, HDT 71 °C při 0,45 MPa), pro venkovní díly ASA (HDT ~100 °C, UV stabilní) a pro konstrukční zátěž kompozit PA6-CF (120 MPa, modul ~9 GPa, HDT 180 °C při 0,45 MPa). Dostupné jsou i PC, ABS, PLA a flexibilní TPU. Plný přehled v materiálovém portfoliu. Technický list a další doklady výrobce k materiálům doložíme na vyžádání.

FDM je extruzní tisk z termoplastového filamentu pro funkční díly: 37 materiálů, tolerance typicky ±0,2 mm, díly do 340 × 320 × 340 mm. SLA vytvrzuje UV světlem tekutou pryskyřici – jemnější vrstva 0,025–0,1 mm a hladší povrch, ale menší rozměr a křehčí díly. FDM volíme pro mechaniku, SLA pro detail a vzhled. Parametry, materiály a typické aplikace rozebírá SLA tisk z pryskyřice.

Standardně tiskneme FDM díly vcelku do rozměru 340 × 320 × 340 mm; pro vybrané projekty zvládneme velkoformát až do 1 000 × 1 000 × 1 000 mm. Větší geometrii řešíme dělením dílu a spojováním. Konkrétní maximální rozměr závisí na obsazenosti strojů a na orientaci dílu v tiskovém prostoru. Zda díl vytiskneme vcelku, nebo po segmentech, uvedeme v nabídce.

FDM zvolte pro funkční mechanické díly z technických termoplastů, díly nad 100 mm, teplotní zatížení nad 60 °C a objemy nad 5 až 10 kusů – je levnější než SLA. Pro vizuální vzorky, hladký povrch a detaily pod 0,2 mm doporučujeme SLA. Při kombinaci maketa a prototyp navrhneme obě technologie.

Standardní termín výroby je 3 až 5 pracovních dnů u malých projektů, 5 až 10 u středních a 10 až 15 u větších – od schválení nabídky, respektive od úhrady zálohové faktury. Konkrétní lhůta závisí na velikosti dílu, počtu kusů, materiálu a obsazenosti našich 50+ strojů. Pro pravidelné objemy (50 a více kusů) plánujeme harmonogram s pevnými termíny závozů. Zrychlené režimy řeší expresní 3D tisk. Každou várku kontrolujeme před expedicí: v roce 2025 jsme dodali 98 % zakázek včas při reklamovanosti pod 0,1 % a na Googlu máme 25 recenzí s průměrem 5,0 z 5. Sazby a příklady kalkulací najdete v ceníku 3D tisku.
