Design pro aditivní výrobu (DfAM): 5 pravidel, která zlevní váš díl

Kategorie

Pro zákazníky, Jak exportovat pro 3D tisk

Navrhovat pro 3D tisk podle stejných pravidel jako pro CNC obrábění je drahá chyba. Technologie FDM má svá specifika. Osvojte si principy DfAM (Design for Additive Manufacturing) a získejte levnější a pevnější díly v rámci průmyslové výroby.

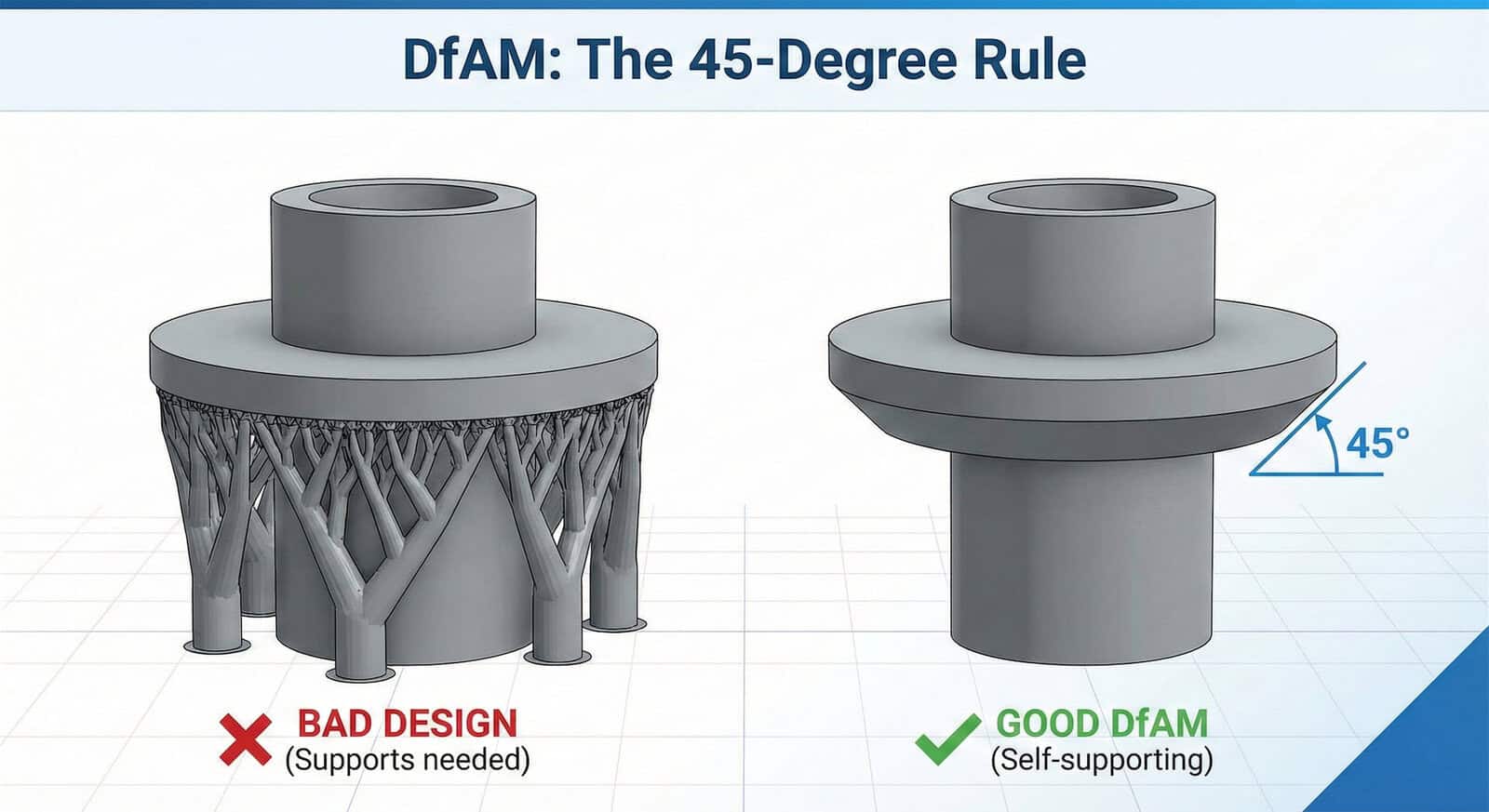

Diagram DfAM ukazující nevhodný návrh s podpěrami (vlevo) a optimalizovaný návrh se zkosením 45 stupňů bez podpěr (vpravo).

1. Pravidlo 45 stupňů (Převisy)

FDM tiskárna nemůže tisknout do vzduchu. Každý převis, který svírá s podložkou úhel menší než 45°, vyžaduje podpěry (supports).

Problém: Podpěry prodlužují čas tisku, zvyšují spotřebu materiálu a zanechávají stopy na povrchu.
Řešení: Navrhujte stěny pod úhlem alespoň 45° nebo používejte zkosení (chamfer) místo zaoblení (fillet) na spodních hranách.

2. Orientace dílu a Anizotropie

Díly z 3D tiskárny nejsou stejně pevné ve všech směrech (jsou anizotropní). Ve směru osy Z (vrstvy na sobě) má díl typicky o 20–30 % nižší pevnost než v osách X a Y.

Tip experta: Pokud navrhujete táhlo nebo hák, orientujte ho tak, aby síla působila po směru vláken, nikoliv kolmo na vrstvy (riziko delaminace). S orientací vám pomůžeme při přípravě zakázkového 3D tisku.

3. Tolerance a otvory

Plasty se při chladnutí smršťují. Vertikální otvory pro šrouby mají tendenci být po vytištění mírně menší (cca o 0,1 – 0,2 mm).

Pro šroub M3: Navrhněte díru o průměru 3,2 – 3,4 mm.
Přesné lícování: Pokud vyžadujete H7 toleranci, přidejte materiál navíc (perimetry) a počítejte s vystružením díry po tisku.

4. Tloušťka stěny (Wall Thickness)

Příliš tenké stěny jsou křehké, příliš tlusté stěny se kroutí a plýtvají materiálem.

Minimum: 0,8 mm (dva perimetry trysky 0,4 mm).
Optimum: 1,2 mm až 2,4 mm. Pro větší pevnost raději zvyšte počet perimetrů (obvodových stěn) než procento vnitřní výplně (infillu).

5. "Sloní noha" (Elephant Foot)

První vrstva tisku je často mírně rozpláclá kvůli lepší adhezi k podložce. Pokud navrhujete díly, které do sebe mají zapadat, přidejte na spodní hranu malé zkosení (0,5 mm chamfer), abyste tento efekt eliminovali.
